OK，之前胖子有发过B3DESIGNERS的一个PARTY场景的设计，很不错，仔细分析一下，发现用SU能很方便地实现类似的效果。今天来研究一下，顺便庆祝一下SketchUp 7.0的诞生～囧
首先一步，读图。就是研究一下这玩意儿大抵是个什么概念？平面可能如何？其模型本质是什么？有无规律可循？等等……人要懒，找规律是很省力的办法 ：）

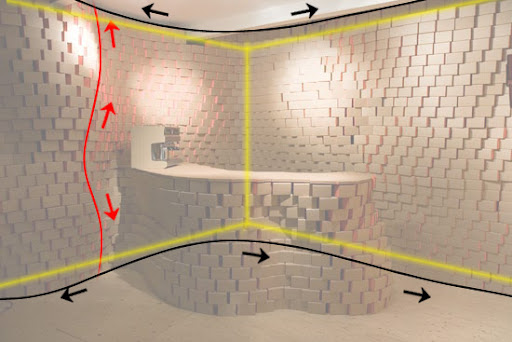

我们发现，这个其实是做了一层墙体包装，如果将这些最小单位的盒子换成一个面，整个造型就类似一个旋转了90度的竖向起伏的水面，并且这个水面是贴着整个屋子的墙流动的。那么我们所要做的就是用一根沿墙面走的曲线，在竖向上进行阵列，并且，每一层的曲线最好稍微有些变化（这样能让最后形成的波浪，在竖向上也不那么平仄）。最后我们将小盒子在每一层按曲线阵列，几乎就能达到最终效果了。
在此，我选择了CAD、MAX和SketchUp三个软件相互结合。其中CAD用来画曲线，并且在后期用来将小盒子沿曲线阵列（SketchUp的G版也有曲线阵列功能，但是个人感觉CAD的曲线阵列效果比较好）；MAX用来制作水纹面，然后用水纹面切出所需要的每一层曲线（MAX生成水纹面，效果比较好，曲线柔和。毕竟在CAD或者SU中要调节出平滑理想的水纹面曲线，比较费时费力～T.T）；除此之外的全部工作都在SU中完成！

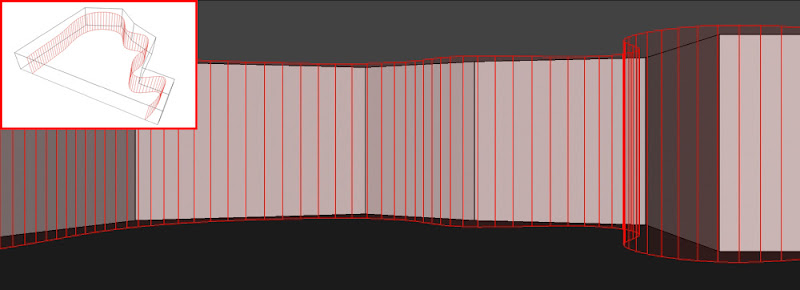

第一步，确定合适的曲线走向；

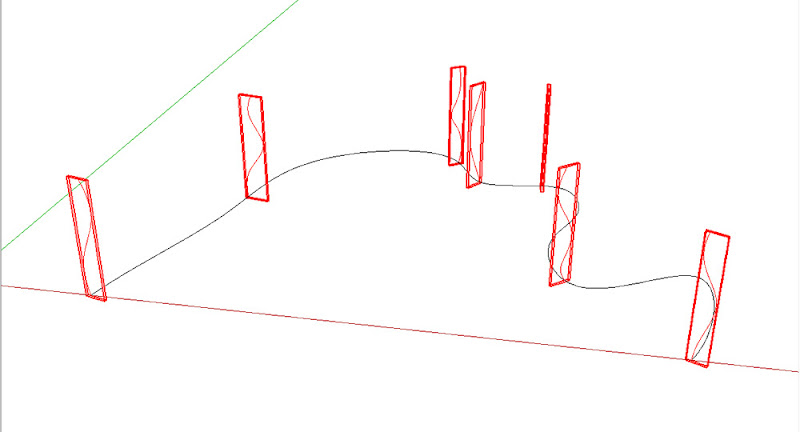

第二步，在曲线的某些位置确定竖向的曲线，为导入MAX做准备；

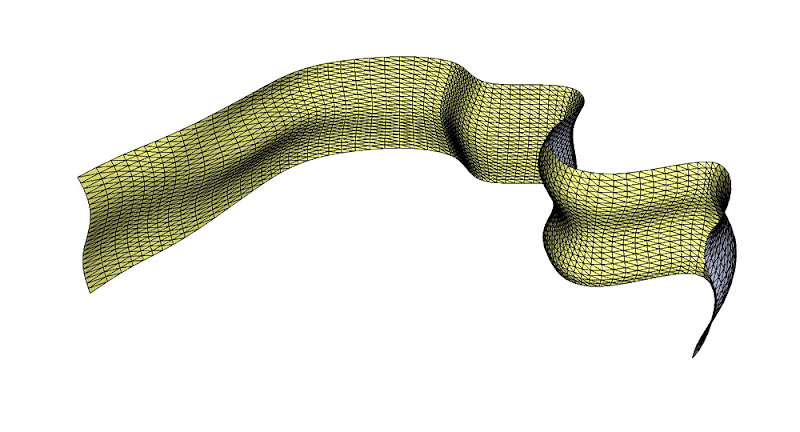

第三步，在MAX中形成水纹面（MAX还是很强大滴…囧TZ）；

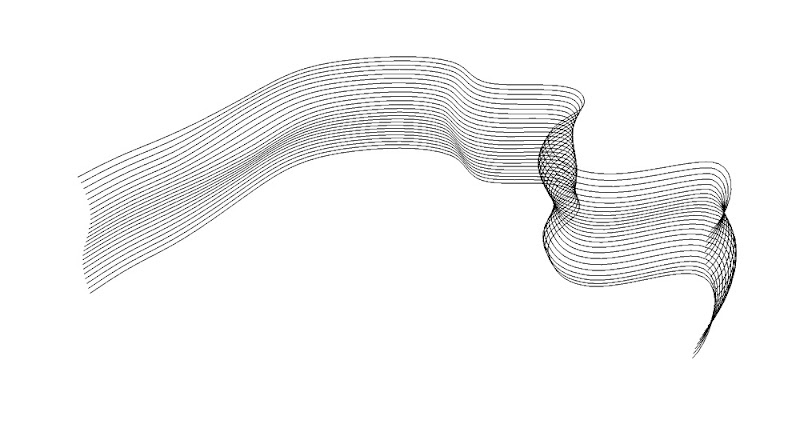

第四步，根据所要叠放盒子的层数，切出相应层面的曲线，为CAD作业做准备；

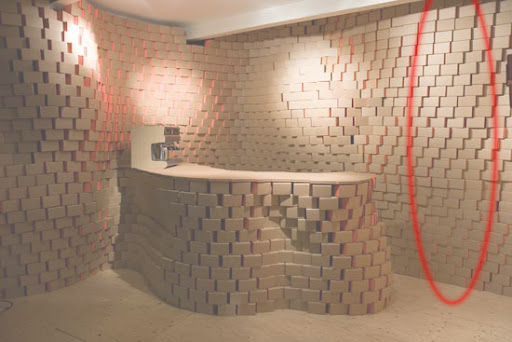

第五步，在CAD中，在每一层，将单位体沿相应曲线进行阵列。此处值得注意的是，如下图，最终效果中，即便是同一竖向范围内的盒子，也并不是在同一直线上的，而是有左右参差变化的。这点在CAD中操作的时候，可以通过改变每层阵列的起点来达到效果。另外，在CAD中一定要将单位体做块（Block），这样在后期导入SU的时候，Block将自动转化成组件，使得后期操作非常便利；

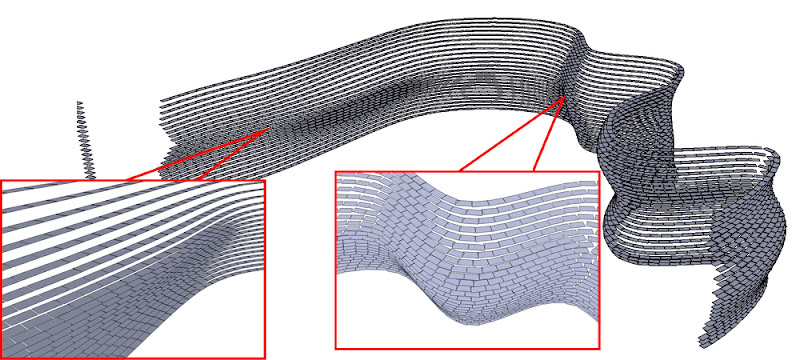

第六步，阵列完成；

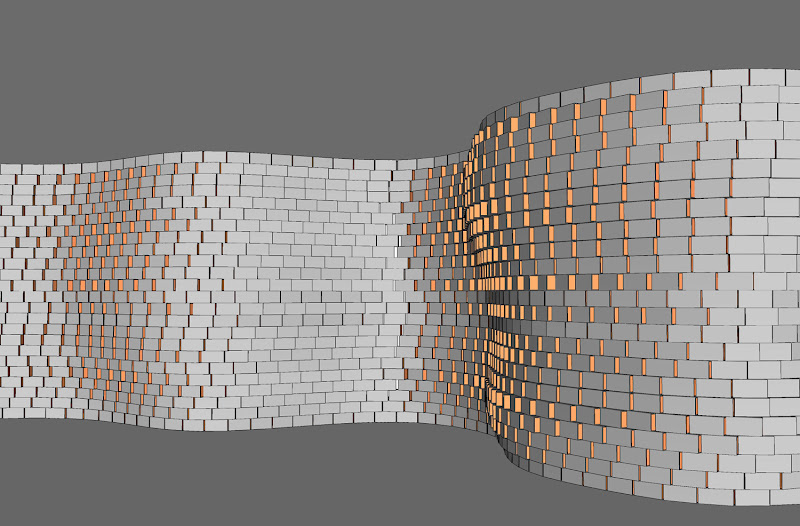

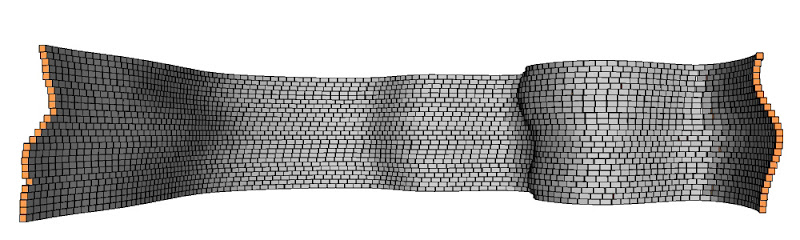

第七步，完善单位小盒子（此处就能体会到之前在CAD中做块的便利了 ^_^）。初步效果如图：

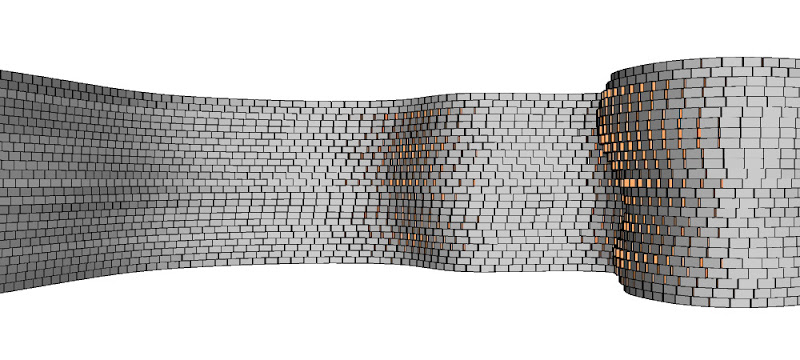

第八步，仅仅这样还不够。因为这样只能看到单体盒子的正面，而侧面橘红色基本看不到，这还达不到最终的视觉效果。我们选择部分区域的盒子，进行单独的旋转，将侧面展现出来；

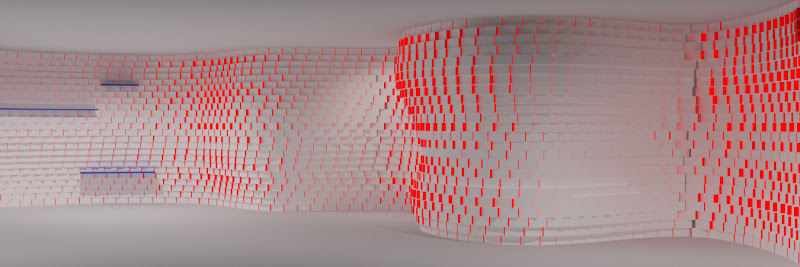

最后，初步的渲染效果如下：
在本例中，CAD和MAX都起到了很好的辅助作用，虽然他们都不是必需的。这或多或少也让我们看到了SU的局限。如果对造型要求高的画，多软件的配合使用还是十分必要的 ：）
